Miért elengedhetetlenek a PCB sorkapcsok a megbízható elektromos csatlakozásokhoz?
PCB sorkapcsoka modern elektronikai rendszerek kritikus alkotóelemei, biztonságos és szervezett vezetékes kapcsolatokat biztosítva az ipari automatizálás, az áramelosztás, az intelligens eszközök, a megújuló energiarendszerek és a fogyasztói elektronika területén. Ez az átfogó útmutató feltárja funkcióikat, felépítésüket, előnyeiket, kiválasztási módszereiket, gyakori problémákat, telepítési gyakorlataikat és a jövőbeli trendeket, hogy segítsen a mérnököknek, gyártóknak és vásárlóknak megalapozott döntéseket hozni.
Tartalomjegyzék
- 1. A PCB sorkapcsok megértése
- 2. Hogyan működnek a PCB sorkapcsok
- 3. A PCB sorkapcsok fő típusai
- 4. Anyagok és felépítés
- 5. Főbb előnyök
- 6. Közös alkalmazások
- 7. Hogyan válasszuk ki a megfelelő PCB sorkapcsot
- 8. A vásárlók által elkövetett gyakori hibák
- 9. Telepítési és karbantartási tippek
- 10. PCB sorkapocs és egyéb csatlakozók
- 11. Ipari trendek és innovációk
- 12. Gyakran Ismételt Kérdések
- 13. Következtetés
1. A PCB sorkapcsok megértése

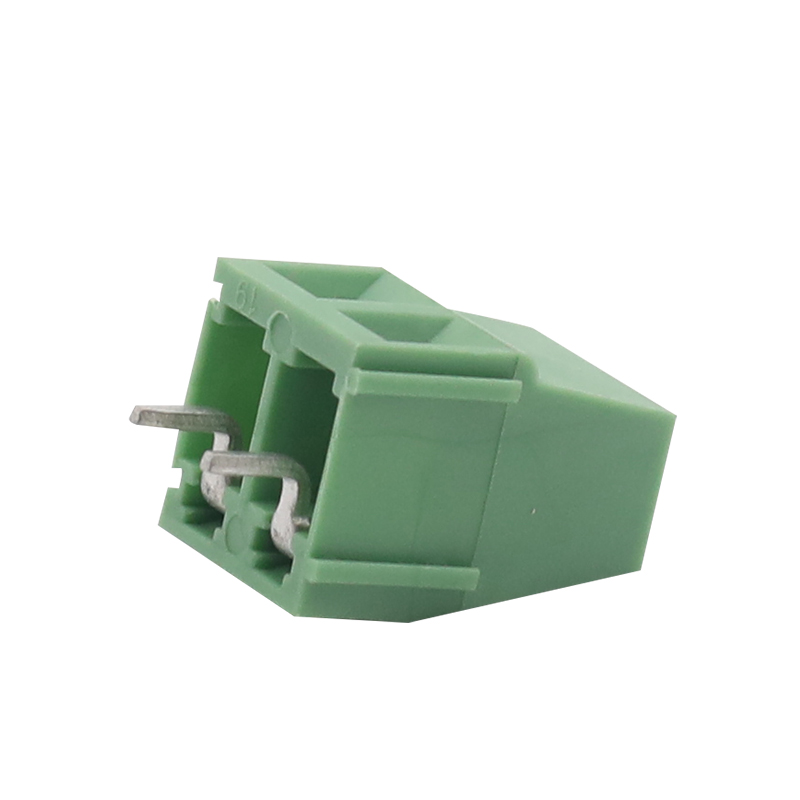

A PCB sorkapocs egy elektromos csatlakozó, amelyet arra terveztek, hogy a vezetékeket közvetlenül a nyomtatott áramköri lapra (PCB) rögzítse. Stabil elektromos kapcsolatot hoz létre a külső vezetékek és az elektronikus áramkörök között, miközben leegyszerűsíti az összeszerelést, a karbantartást és a hibaelhárítást.
Az állandó forrasztott vezetékcsatlakozásokkal ellentétben a PCB sorkapcsok lehetővé teszik a felhasználók számára a vezetékek gyors csatlakoztatását és leválasztását az áramköri kártya károsodása nélkül. Emiatt rendkívül értékesek a gyakori karbantartást vagy alkatrészcserét igénylő rendszerekben.
Ezek a csatlakozók általában a következőkben találhatók:
- Ipari vezérlőrendszerek
- Tápegységek
- Biztonsági rendszerek
- HVAC berendezések
- Távközlési eszközök
- Megújuló energiát hasznosító berendezések
- Autóelektronika
- Intelligens otthoni termékek
Kulcs funkció:A PCB sorkapcsok biztonságos, rendezett és rezgésálló vezetékcsatlakozásokat biztosítanak, miközben csökkentik a telepítési időt és a karbantartás bonyolultságát.
2. Hogyan működnek a PCB sorkapcsok
A PCB sorkapcsok úgy működnek, hogy a vezetékeket a közvetlenül a NYÁK-ra szerelt vezető kapcsokba szorítják. Az elektromos áram a külső vezetékből a fémvezetőn keresztül a nyomtatott áramköri lapra folyik.
A legtöbb PCB sorkapocs a következő vezetékrögzítési módszerek egyikét használja:
| Csatlakozási mód | Leírás | Előnyök |
|---|---|---|
| Csavaros bilincs | A vezeték csavarokkal rögzítve | Erős és megbízható kapcsolat |
| Rugós bilincs | A rugónyomás a helyén tartja a vezetéket | Gyors telepítés és rezgésállóság |
| Push-In | Közvetlen beillesztési csatlakozás | Gyors összeszerelés |
| Az akadály típusa | Szigetelt sorompó a terminálok között | Fokozott biztonság |
A csatlakoztatás után a sorkapocs folyamatos elektromos vezetőképességet biztosít, miközben véd a vezeték véletlen kilazulásától.
3. A PCB sorkapcsok fő típusai
A különböző alkalmazásokhoz más-más PCB sorkapocs-kialakítás szükséges. Az elérhető típusok megértése segít a mérnököknek a megfelelő megoldás kiválasztásában.
Átmenő nyílású PCB sorkapcsok
Ezeket a NYÁK-ba fúrt lyukakon keresztül szerelik fel, és az ellenkező oldalon forrasztják. Kiváló mechanikai szilárdságot biztosítanak, és általában nagy vibrációjú környezetben használják.
Felületre szerelhető PCB sorkapcsok
A felületre szerelhető kivitelek közvetlenül a NYÁK felületéhez vannak rögzítve, így támogatva az automatizált gyártást és a kompakt elrendezéseket.
Dugaszolható PCB sorkapcsok
A dugaszolható változatok lehetővé teszik a csatlakozók kihúzását az egyes vezetékek leválasztása nélkül. Ideálisak moduláris berendezésekhez és gyors karbantartáshoz.
Derékszögű PCB sorkapcsok
A derékszögű kialakítások függőleges helyet takarítanak meg, és segítik a burkolatok elrendezésének optimalizálását.
Nagyáramú PCB sorkapcsok
A nagy elektromos terhelésekre tervezett blokkok nagyobb vezetőkkel és fokozott hőállósággal rendelkeznek.
Ipari automatizálás
Megbízható jelátvitel és tartós teljesítmény vibráció alatt.
Teljesítmény
Biztonságosan kezeli a magasabb feszültség- és áramigényeket.
Szórakoztató elektronika
A kompakt kialakítások támogatják a kisebb és intelligensebb termékeket.
4. Anyagok és felépítés
A PCB sorkapcsok teljesítménye nagymértékben függ az anyagától és a szerkezeti kialakításától.
| Összetevő | Közös anyag | Cél |
|---|---|---|
| Ház | PA66 Nylon | Lángállóság és szigetelés |
| Karmester | Rézötvözet | Elektromos vezetőképesség |
| Galvanizálás | Ón vagy nikkel | Korrózióállóság |
| Csavarok | Acél | Mechanikus rögzítés |
A kiváló minőségű anyagok javítják az elektromos hatékonyságot, a hőstabilitást és a hosszú távú tartósságot.
5. Főbb előnyök
A PCB sorkapcsok jelentős előnyöket kínálnak a gyártók, a telepítők és a karbantartó csapatok számára.
- Könnyű bekötés:Leegyszerűsíti a kábelek beszerelését és cseréjét.
- Csökkentett állásidő:Gyorsabb karbantartás és hibaelhárítás.
- Biztonságos kapcsolat:Erős mechanikus huzalrögzítés.
- Kompakt kialakítás:A PCB hely hatékony kihasználása.
- Méretezhetőség:Több pólusú konfigurációban is elérhető.
- Biztonság:Megakadályozza a véletlen rövidzárlatokat.
- Költséghatékonyság:Csökkenti az összeszerelési munkaerőköltségeket.
- Rugalmasság:Különféle vezetékméreteket és feszültségeket támogat.
Sok mérnök előnyben részesíti a PCB sorkapcsokat, mert egyszerűsítik a helyszíni karbantartást, miközben megbízható elektromos teljesítményt biztosítanak hosszú üzemidőn keresztül.
6. Közös alkalmazások
A PCB sorkapcsokat szinte minden modern elektromos iparban használják.
Ipari vezérlőrendszerek
A gyárak az érzékelők, relék, PLC-k és automatizálási rendszerek sorkapcsaira támaszkodnak, ahol a rezgésállóság és a karbantartás hozzáférhetősége kritikus fontosságú.
Megújuló energia
A napkollektoros inverterek és a szélenergia-rendszerek PCB sorkapcsokat használnak a hatékony energiaátvitel és a stabil csatlakozás érdekében a változó környezeti feltételek mellett.
Orvosi berendezések
Az orvosi elektronika rendkívül megbízható csatlakozásokat igényel a felügyeleti eszközök és diagnosztikai rendszerek számára.
Szállítás
A vasúti rendszerek, az elektromos járművek és a töltőállomások robusztus sorkapcsokat használnak a nagyáramú alkalmazásokhoz.
Intelligens épületek
A világításvezérlő rendszerek, a biztonsági eszközök és a HVAC berendezések a szervezett PCB-csatlakozásoktól függenek.
7. Hogyan válasszuk ki a megfelelő PCB sorkapcsot
A megfelelő PCB sorkapocs kiválasztása megköveteli a műszaki és környezetvédelmi követelmények alapos mérlegelését.
| Kiválasztási tényező | Miért számít |
|---|---|
| Jelenlegi értékelés | Megakadályozza a túlmelegedést |
| Névleges feszültség | Biztosítja a biztonságos szigetelési teljesítményt |
| Vezeték mérete | Biztosítja a megfelelő kompatibilitást |
| Hangmagasság mérete | Befolyásolja a PCB távolságot |
| Szerelés típusa | Támogatja az elrendezési követelményeket |
| Üzemi hőmérséklet | Hosszú távú tartósságot biztosít |
| Környezetvédelem | Véd a por és a nedvesség ellen |
A vevőknek ellenőrizniük kell az olyan tanúsítványokat is, mint az UL, CE és RoHS megfelelőség, amikor a nemzetközi piacokra szánt termékeket választják.
8. A vásárlók által elkövetett gyakori hibák
A sorkapcsok helytelen kiválasztása költséges meghibásodásokhoz, túlmelegedéshez vagy karbantartási problémákhoz vezethet.
- Elégtelen aktuális értékelés kiválasztása
- A környezeti feltételek figyelmen kívül hagyása
- Nem kompatibilis vezetékméretek használata
- Alacsony minőségű anyagok kiválasztása
- Nem megfelelő PCB térköz kialakítás
- A vibrációs követelmények figyelmen kívül hagyása
- Kilátás a nemzetközi biztonsági tanúsítványokra
A gondos műszaki értékelés segít elkerülni a megbízhatósági problémákat és a váratlan leállásokat.
9. Telepítési és karbantartási tippek
A megfelelő telepítés elengedhetetlen a stabil teljesítményhez és az elektromos biztonsághoz.
Bevált telepítési gyakorlatok
- Használja a megfelelő csavarhúzó nyomatékot.
- Kerülje a csavarok túlhúzását.
- Csupaszítsa le pontosan a vezeték szigetelését.
- Kerülje el a laza huzalszálakat.
- Kövesse az áram- és feszültségspecifikációkat.
- Ellenőrizze a forrasztás minőségét az átmenő furatú modelleknél.
Karbantartási ajánlások
- Rendszeresen ellenőrizze a csatlakozásokat.
- Ellenőrizze a túlmelegedés jeleit.
- Keressen korróziót vagy elszíneződést.
- Szükség esetén húzza meg a csavarokat.
- Rendszeresen tisztítsa meg a felgyülemlett port.
A rendszeres ellenőrzés jelentősen meghosszabbítja a nyomtatott áramköri sorkapcsok élettartamát és minimalizálja az elektromos hibákat.
10. PCB sorkapocs és egyéb csatlakozók
| Funkció | PCB sorkapocs | Forrasztott vezeték | Crimp csatlakozó |
|---|---|---|---|
| Karbantartás | Könnyen | Nehéz | Mérsékelt |
| Telepítési sebesség | Gyors | Lassú | Gyors |
| Újrafelhasználhatóság | Kiváló | Szegény | Jó |
| Megbízhatóság | Magas | Magas | Magas |
A PCB sorkapcsok kiváló egyensúlyt biztosítanak a megbízhatóság, a szervizelhetőség és a telepítési hatékonyság között.
11. Ipari trendek és innovációk
Ahogy az elektronika folyamatosan fejlődik, a PCB sorkapcsok technológiája gyorsan fejlődik.
- Miniatürizált, nagy sűrűségű kialakítások
- Szerszám nélküli betolható technológia
- Fokozott rezgésállóság
- Intelligens felügyeleti integráció
- Nagyobb áramkapacitások
- Továbbfejlesztett égésgátló anyagok
- Környezetbarát gyártás
A gyártók megoldásokat fejlesztenek az Ipar 4.0-hoz, az elektromos járművekhez és a megújuló energiarendszerekhez is.
12. Gyakran Ismételt Kérdések
Mi a PCB sorkapcsok fő célja?
Fő célja, hogy biztonságos és eltávolítható vezetékcsatlakozásokat biztosítson a nyomtatott áramköri lapokhoz.
A PCB sorkapcsok újrafelhasználhatók?
Igen. A legtöbb nyomtatott áramköri sorkapcsot a vezetékek ismételt behelyezésére és eltávolítására tervezték.
Mely iparágak használnak leginkább PCB sorkapcsokat?
Az ipari automatizálás, az energiarendszerek, a megújuló energia, a távközlés, a közlekedés és a fogyasztói elektronikai ipar széles körben alkalmazza ezeket.
Hogyan válasszam ki a megfelelő árambesorolást?
A biztonságos működés érdekében válasszon olyan sorkapcsot, amelynek áramerőssége nagyobb, mint a rendszer várható maximális terhelése.
Mi okozza a sorkapocs túlmelegedését?
A gyakori okok közé tartozik a laza vezetékezés, a túlzott áramerősség, a nem megfelelő vezetékméret és a rossz minőségű vezető anyagok.
A PCB sorkapcsok bírják a vibrációt?
Igen. A rugós bilincs és a kiváló minőségű csavaros bilincs kialakítás kiváló rezgésállóságot biztosít.
13. Következtetés
A PCB sorkapcsok létfontosságú szerepet játszanak a biztonságos, hatékony és karbantartható elektromos csatlakozások biztosításában számtalan iparágban. Rugalmasságuk, megbízhatóságuk és egyszerű telepítésük nélkülözhetetlenné teszi őket a modern elektronikus rendszerekben.
Legyen szó ipari gépekről, megújuló energiát hasznosító berendezésekről, közlekedési rendszerekről vagy fogyasztói elektronikáról, a megfelelő PCB sorkapcsok kiválasztása közvetlenül befolyásolja a teljesítményt, a biztonságot és a hosszú távú megbízhatóságot.
A technológia fejlődésével a fejlett PCB sorkapcsok megoldásai még kompaktabbá, intelligensebbé és hatékonyabbá válnak, hogy megfeleljenek a növekvő piaci igényeknek.
